L'afficheur à segments

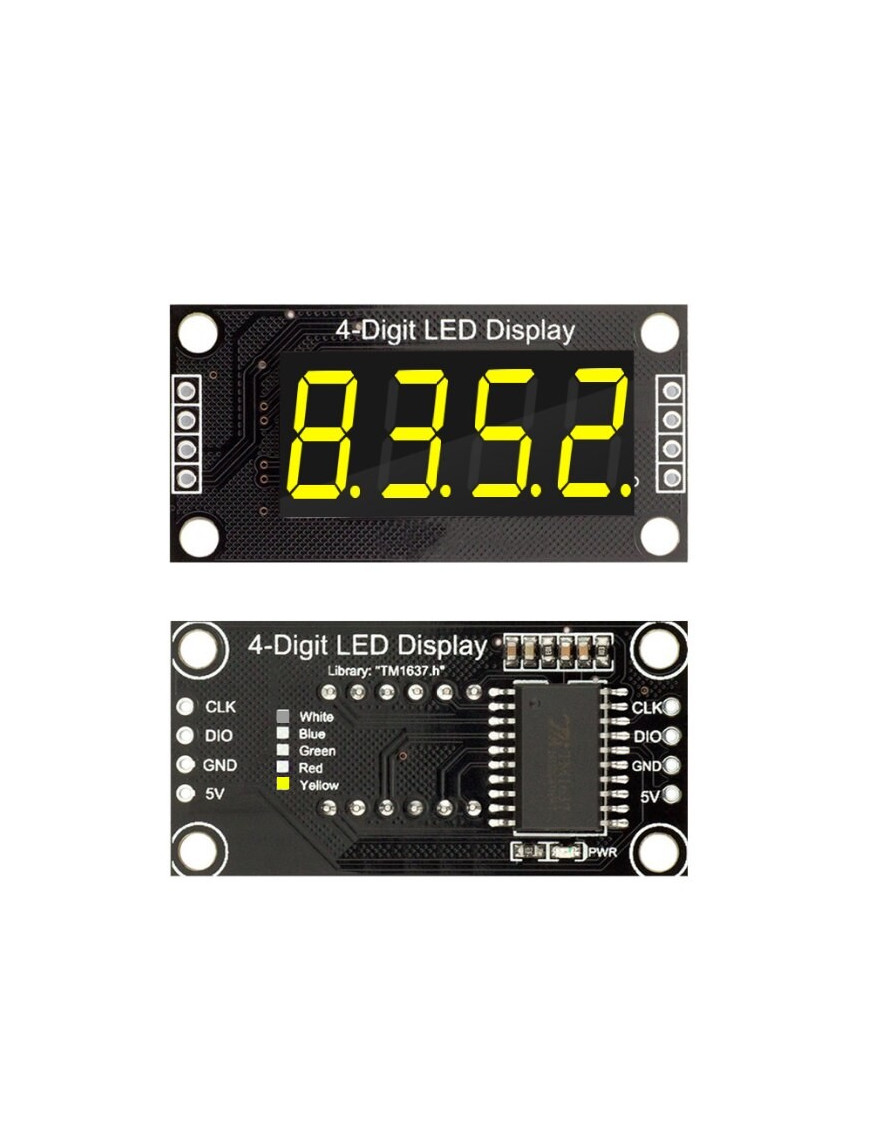

Le module Arduino TM1637 est un afficheur à sept segments à LED avec une interface simple à quatre broches, permettant l’affichage de chiffres et de caractères alphanumériques de manière efficace et facile à intégrer dans des projets électroniques

Configuration

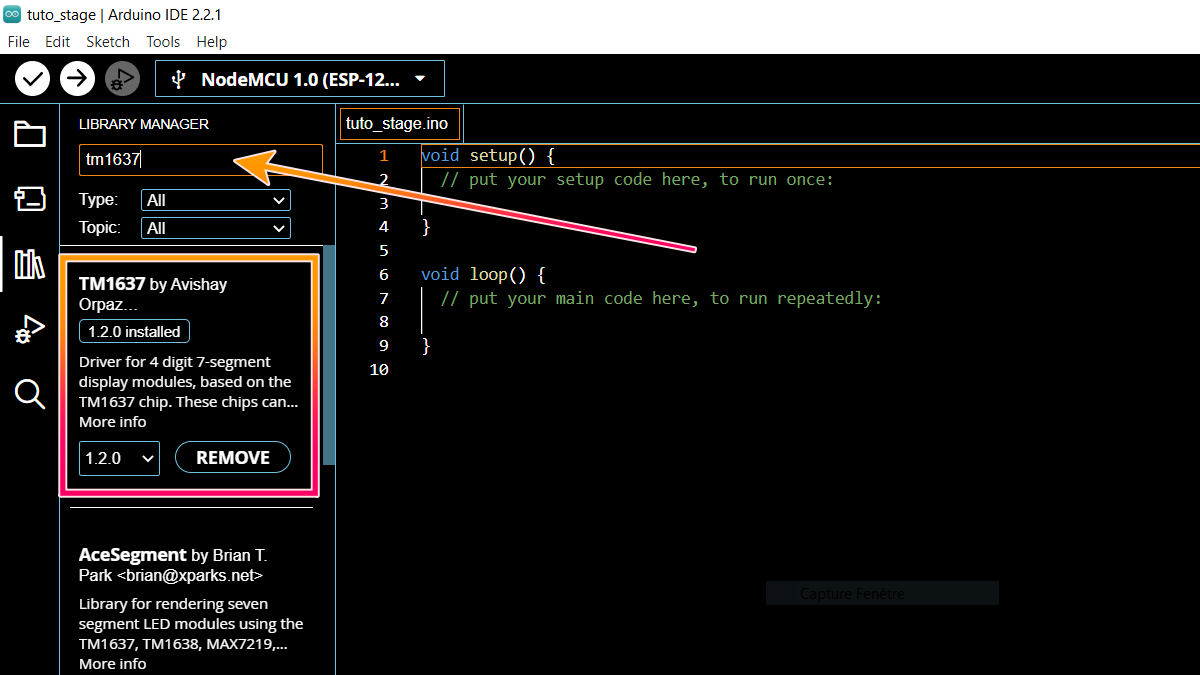

Installer la library TM1637

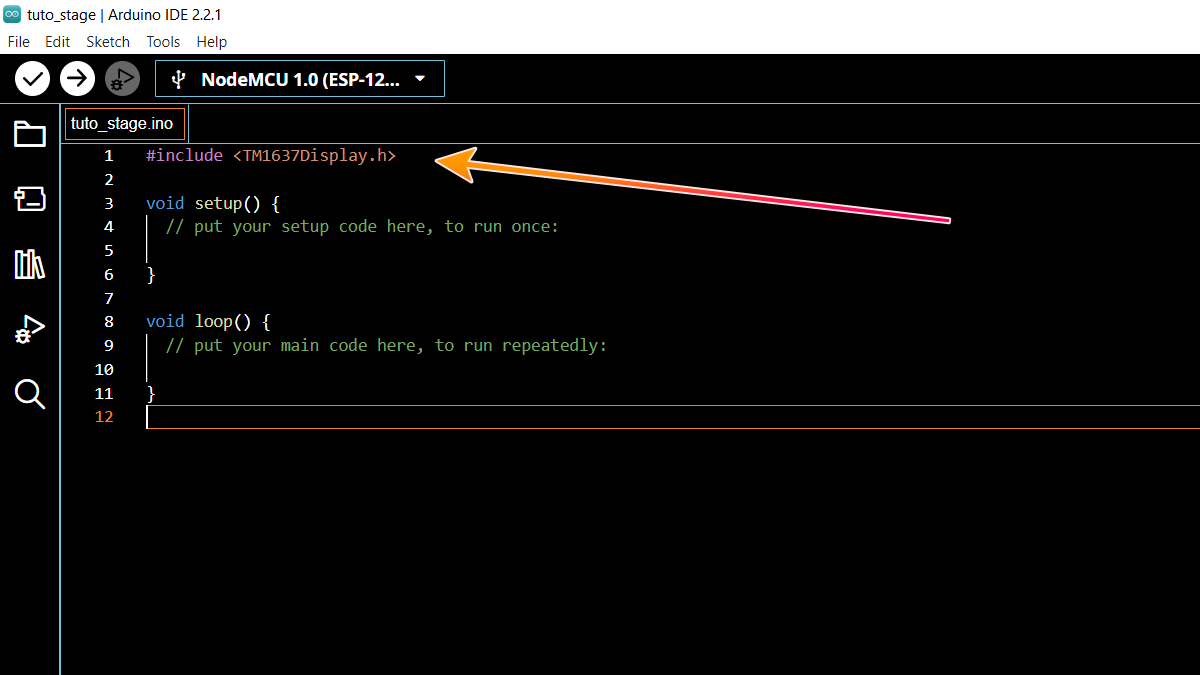

Inclure la library

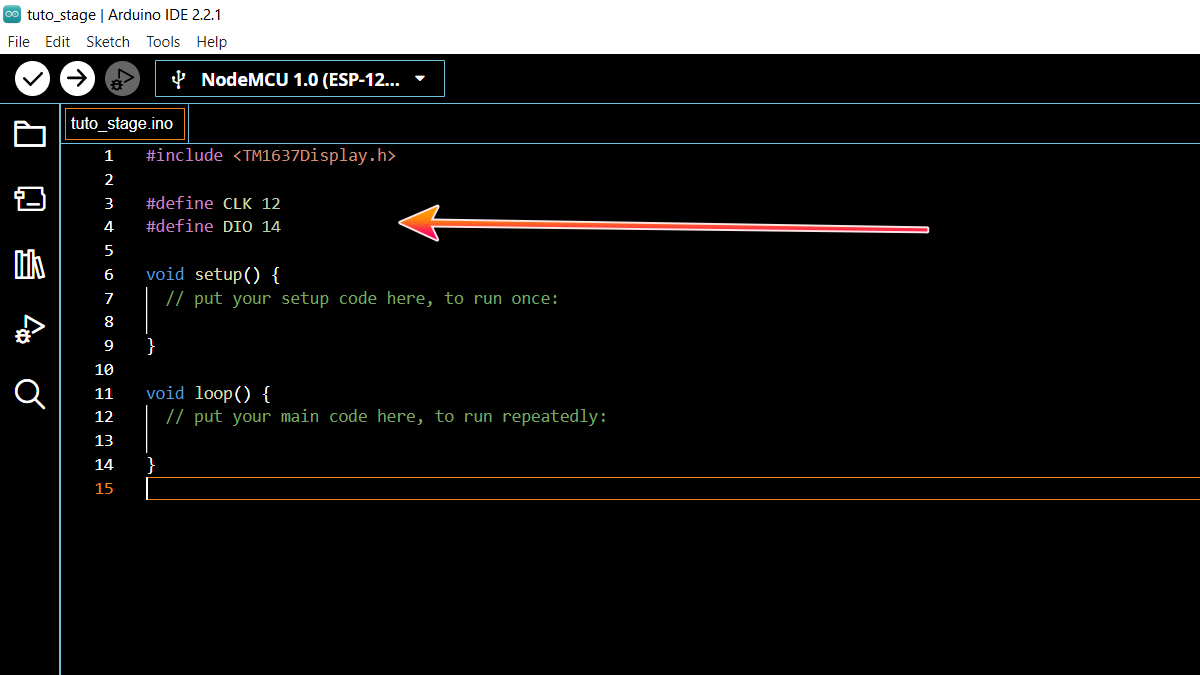

Définir les broches branchées

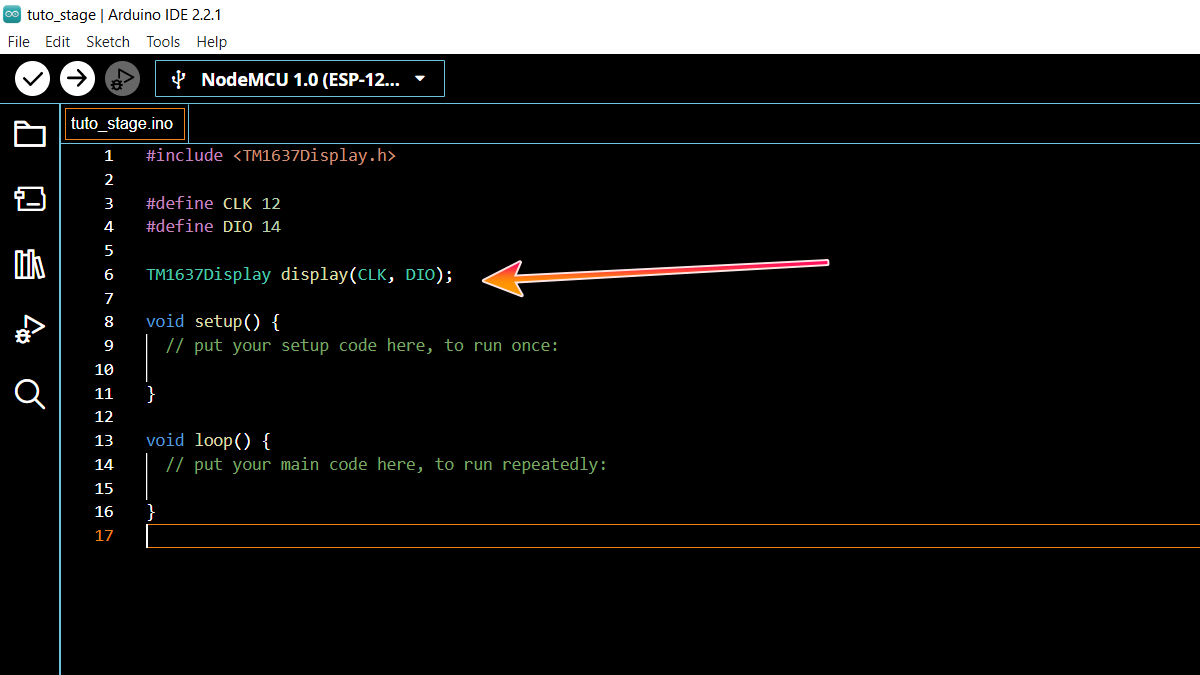

Créer l’objet TM1637Display

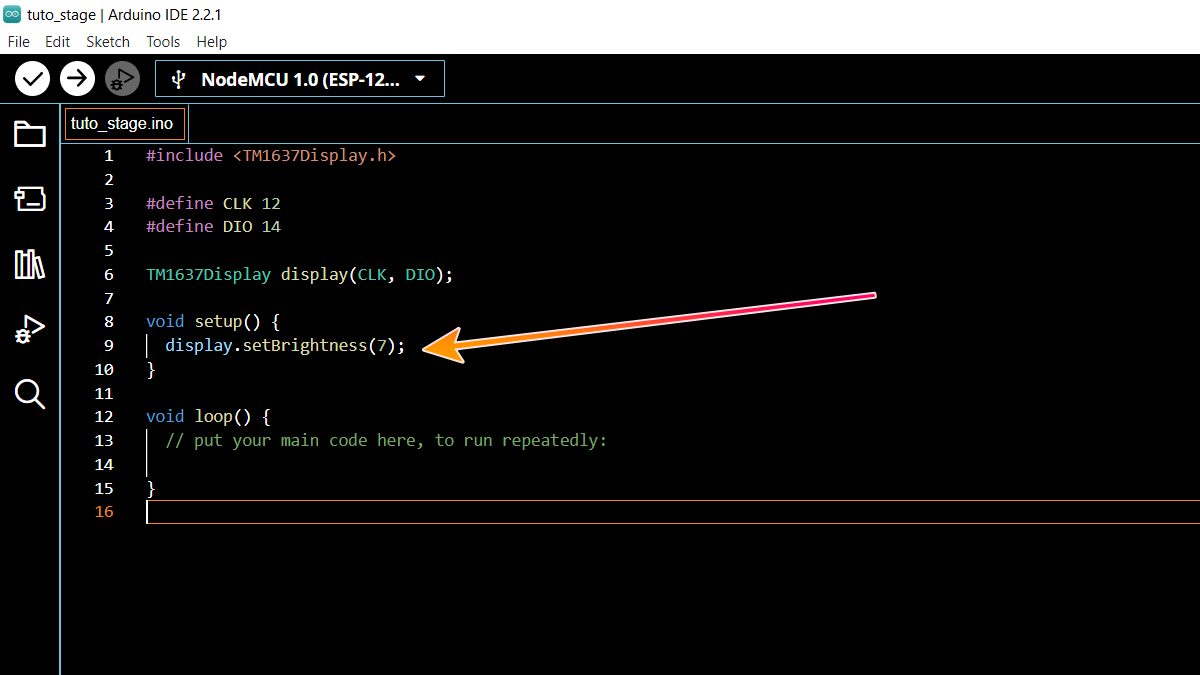

Configurer la luminosité (de 0 à 7)

Afficher des nombres

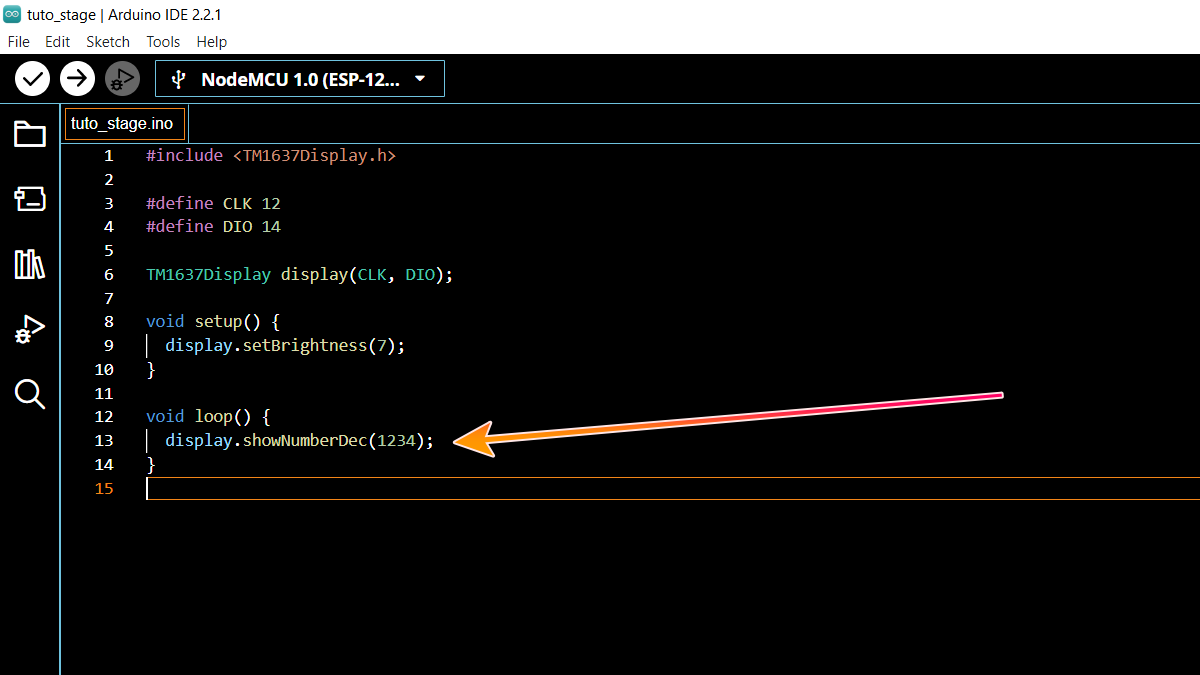

Afficher un nombre à 4 chiffres

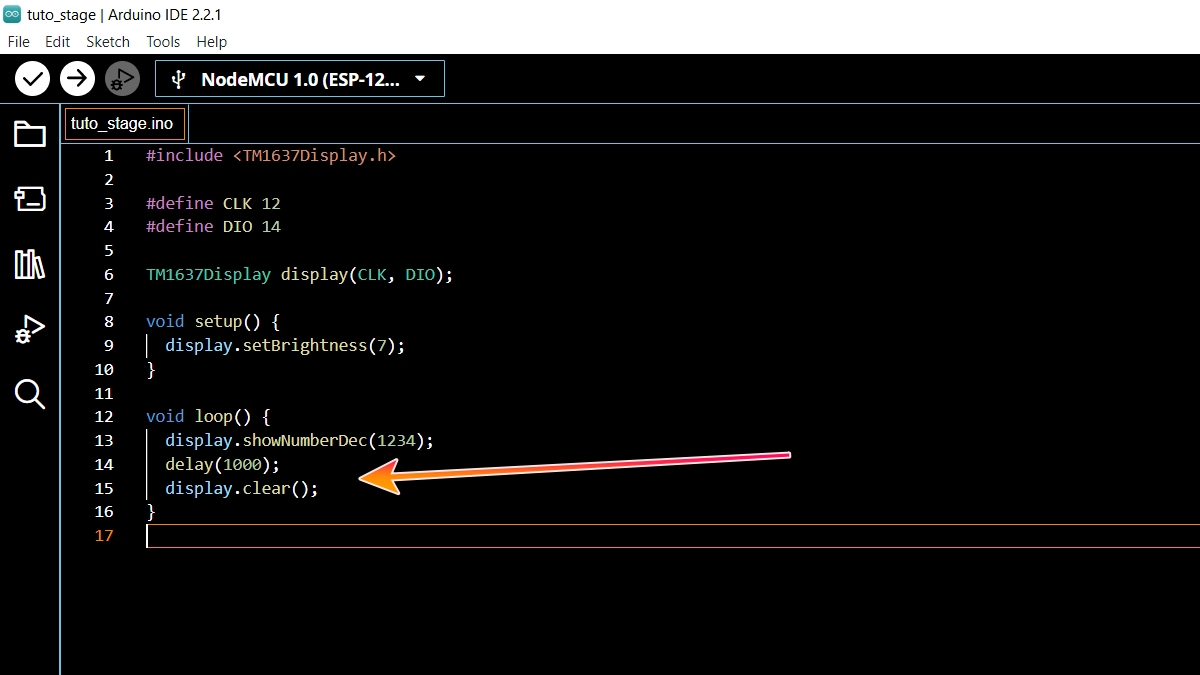

Ajouter un délai de 1 seconde et effacer l’affichage

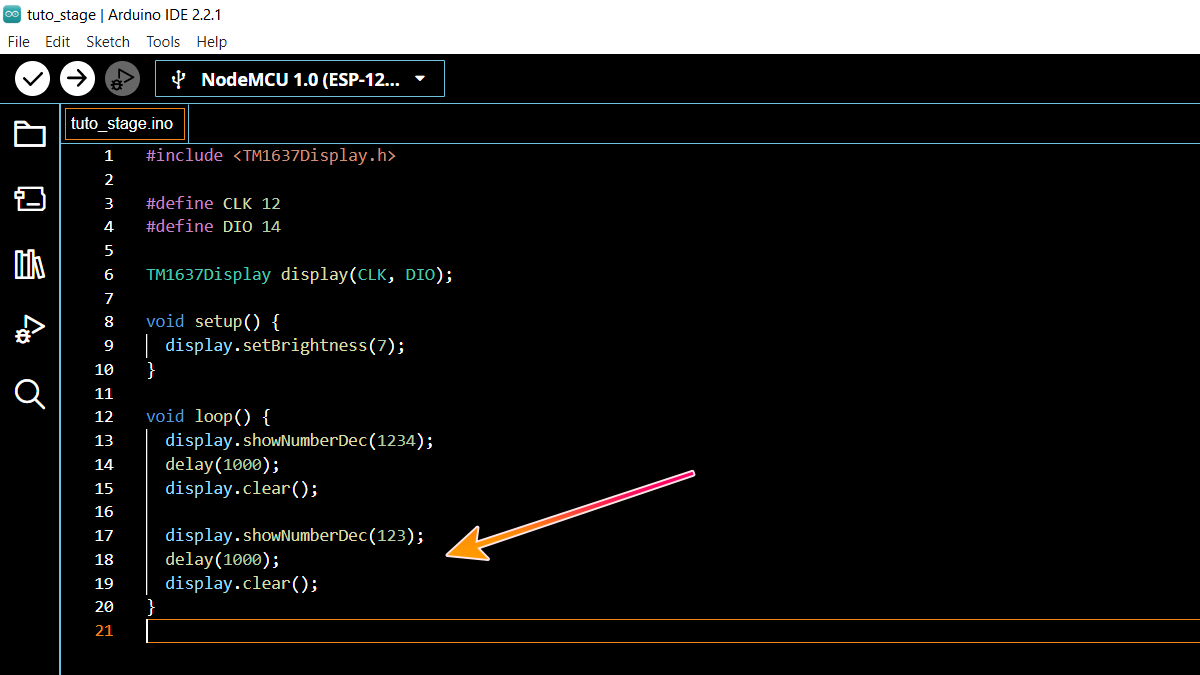

Afficher un nombre à 3 chiffres

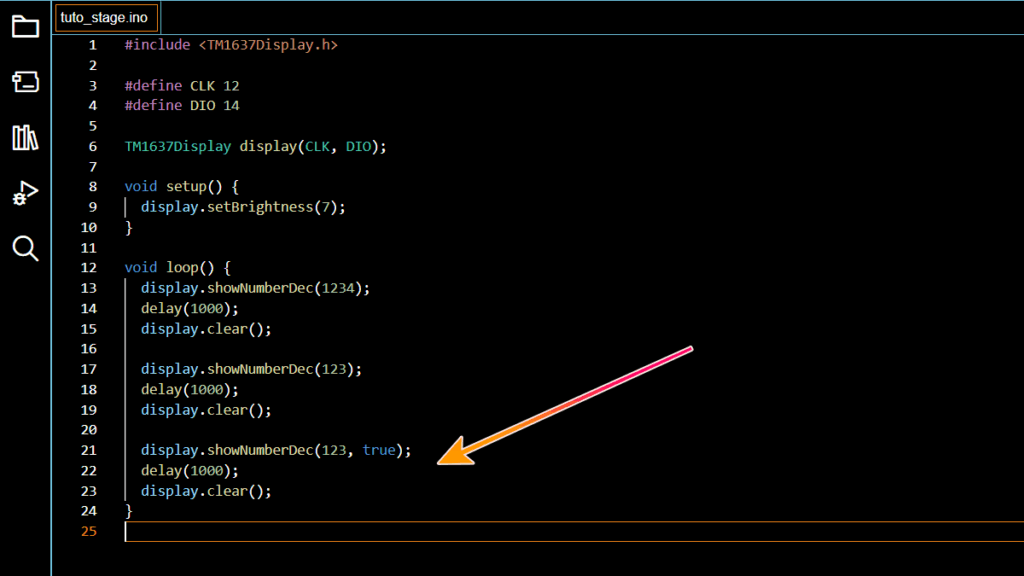

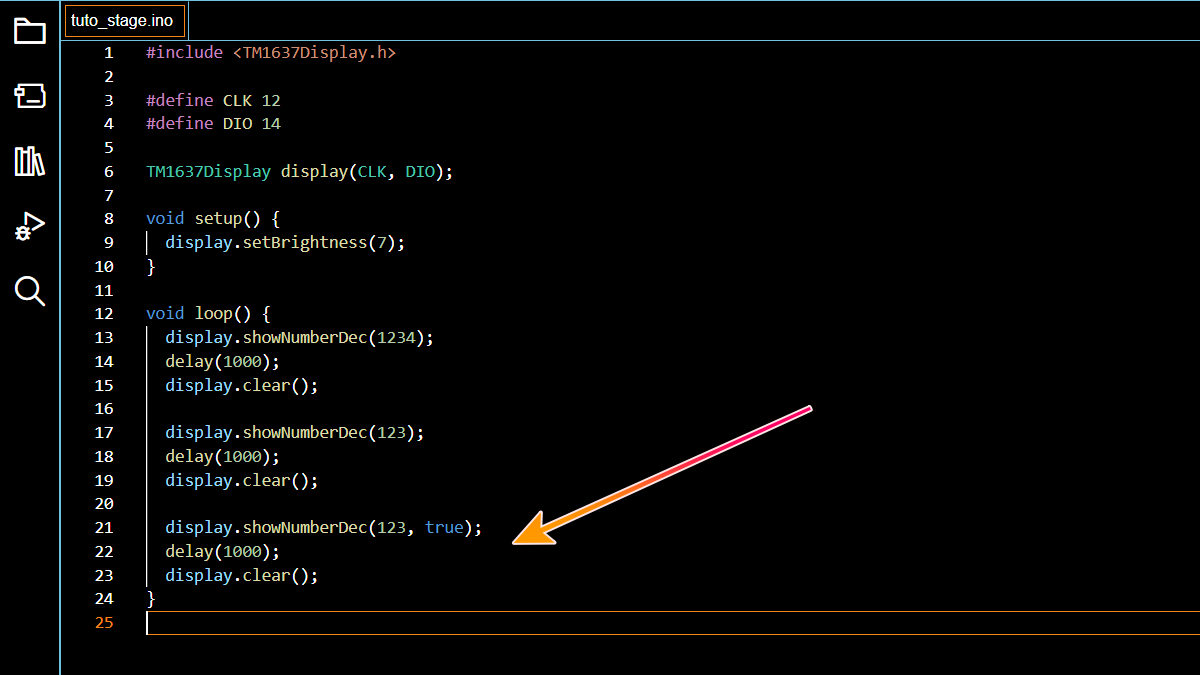

Afficher 3 chiffres en complétant avec des 0

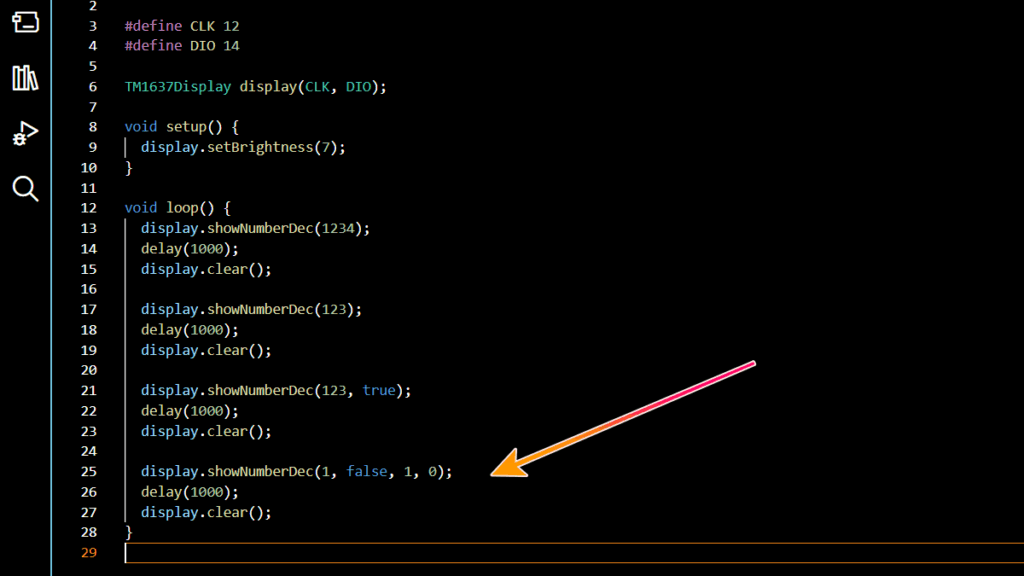

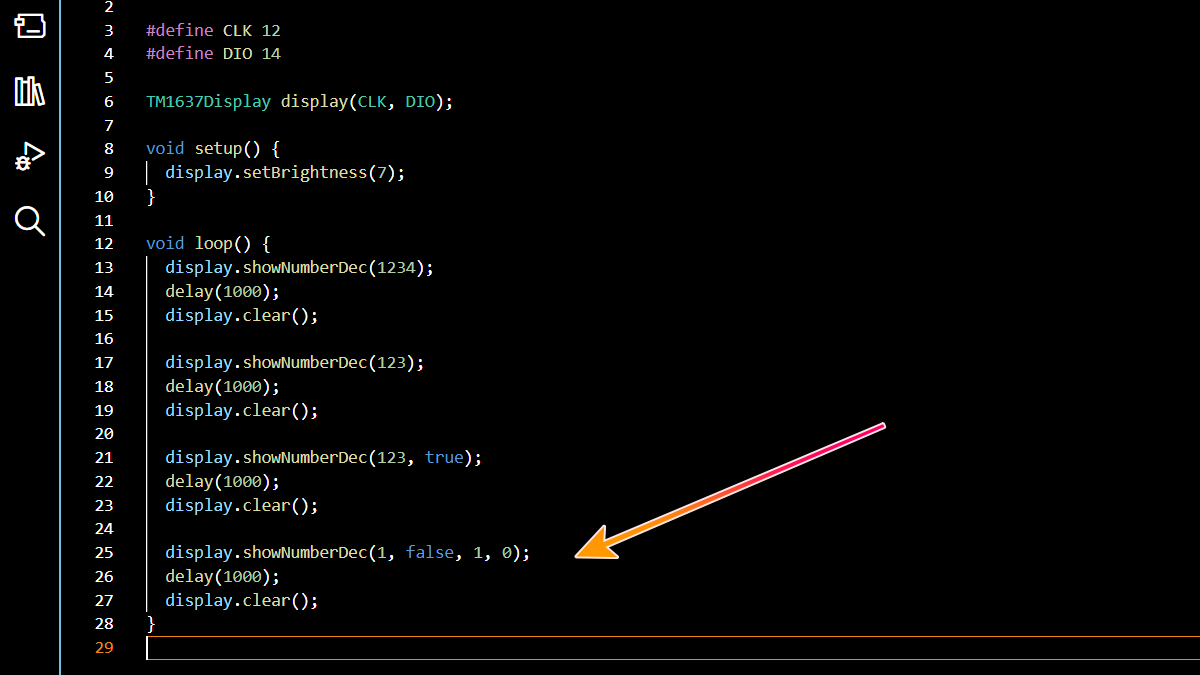

Afficher 1 chiffre à l’emplacement 0 (1er à gauche, le compte commence à 0)

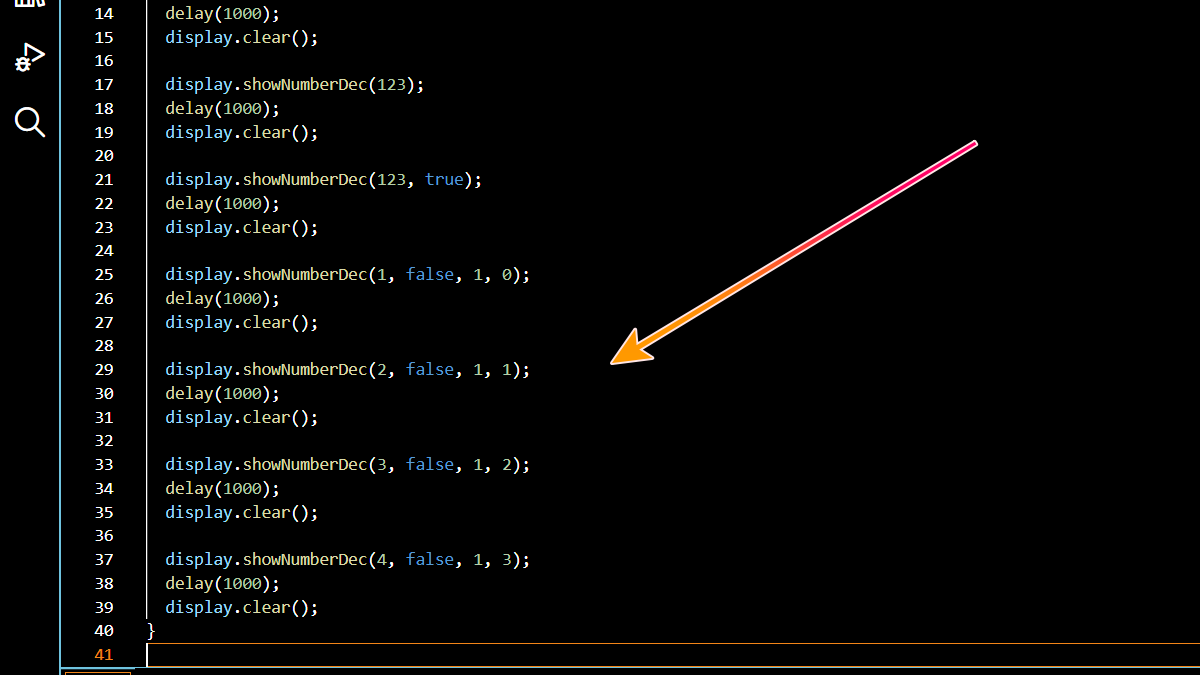

Afficher 1 chiffre à l’emplacement 1, puis 2, puis 3

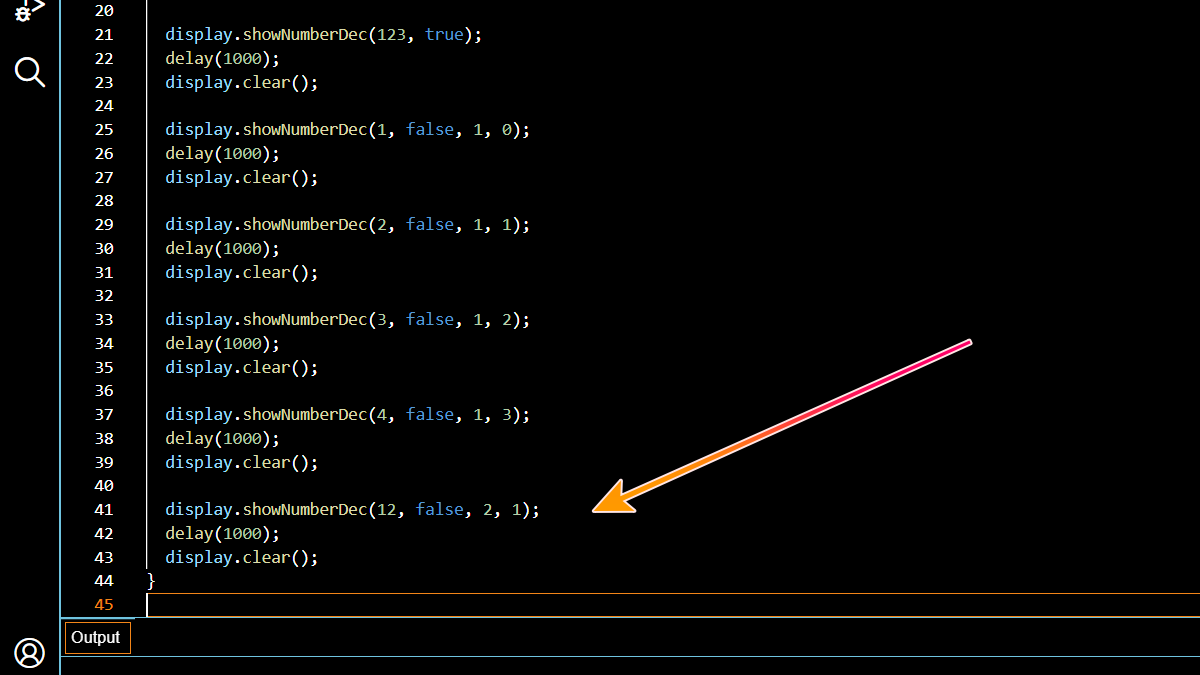

Afficher 2 chiffre à l’emplacement 1


Afficher des segments

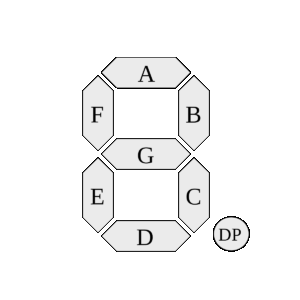

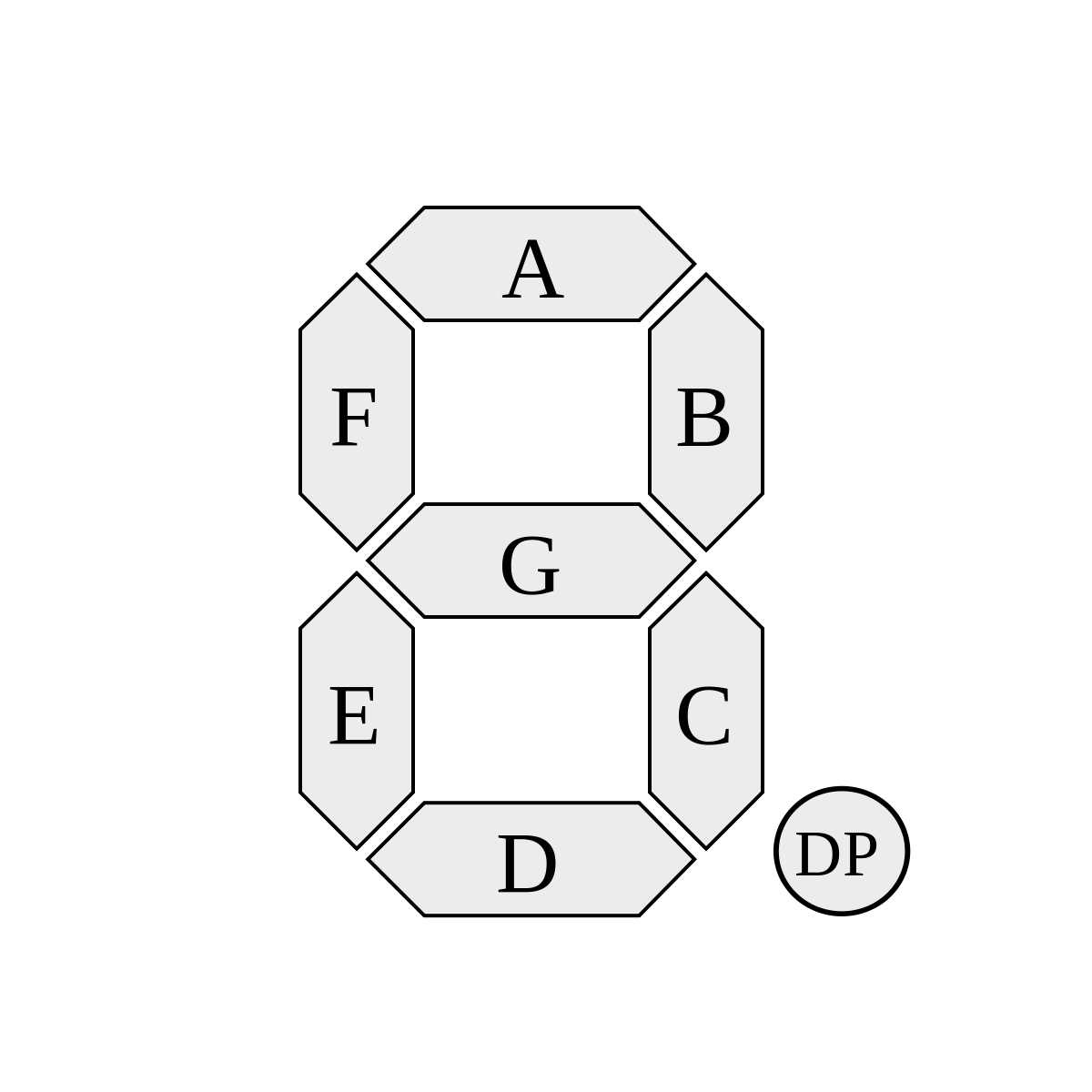

Chaque segment peut être contrôlé individuellement, chacun ayant une lettre attribuée

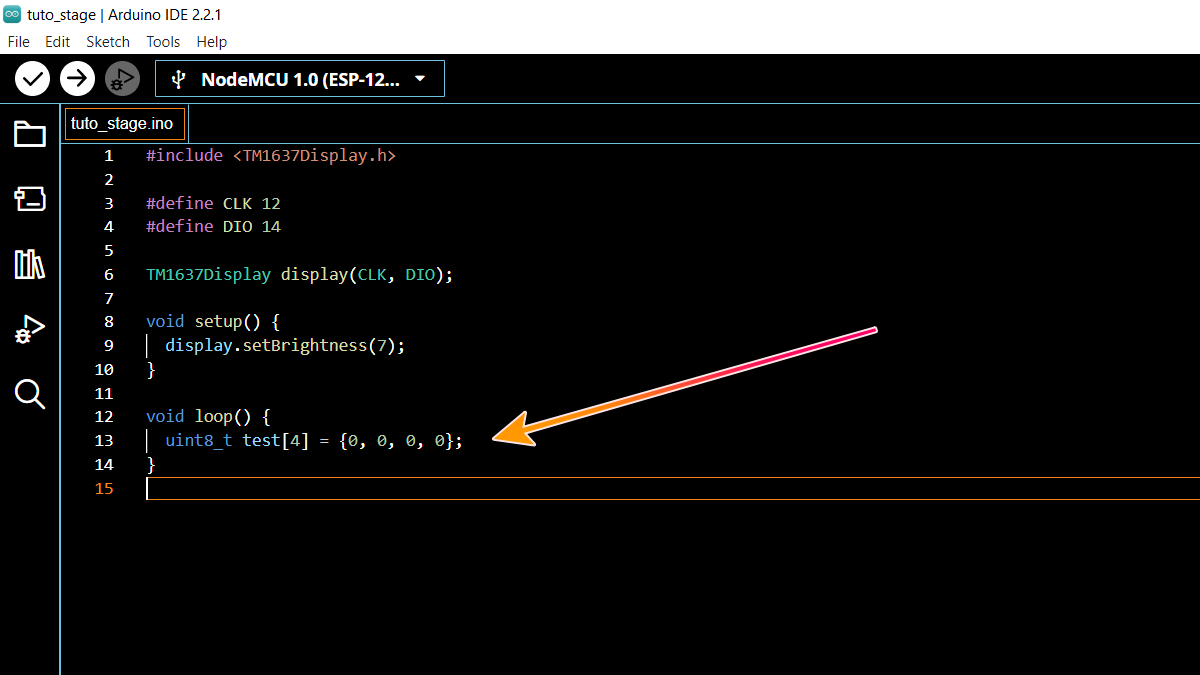

Déclarer un tableau de 4 nombres (sur 8 bits)

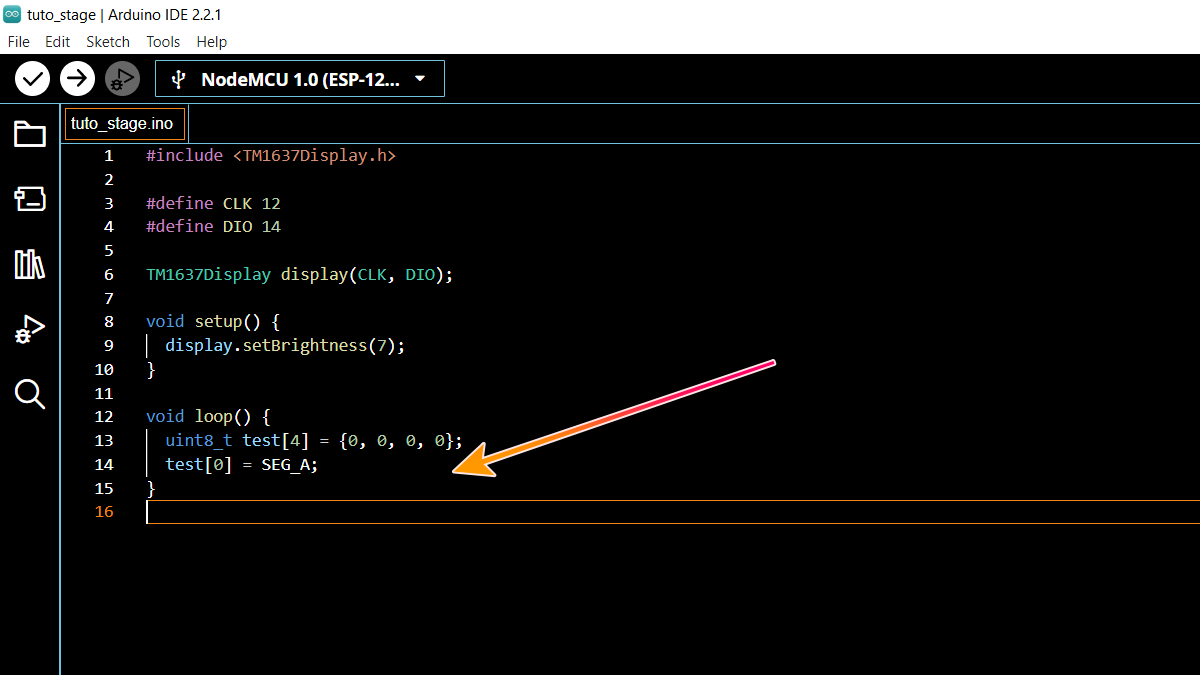

Configurer l’allumage du segment A

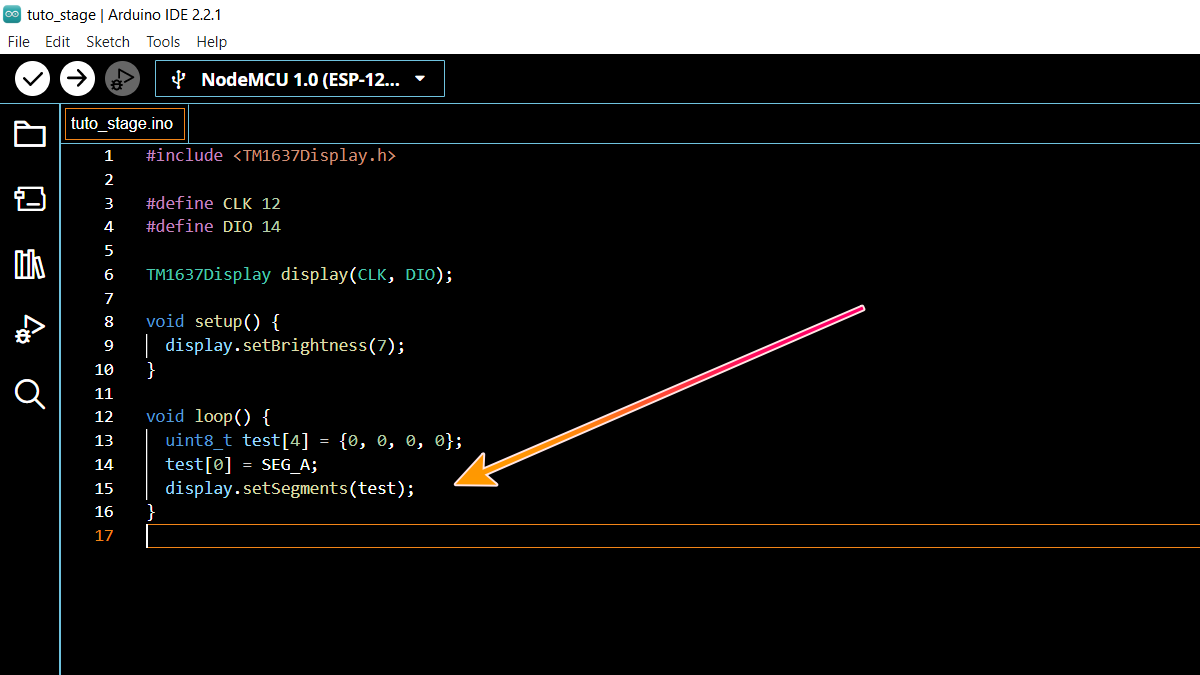

Allumer les segments

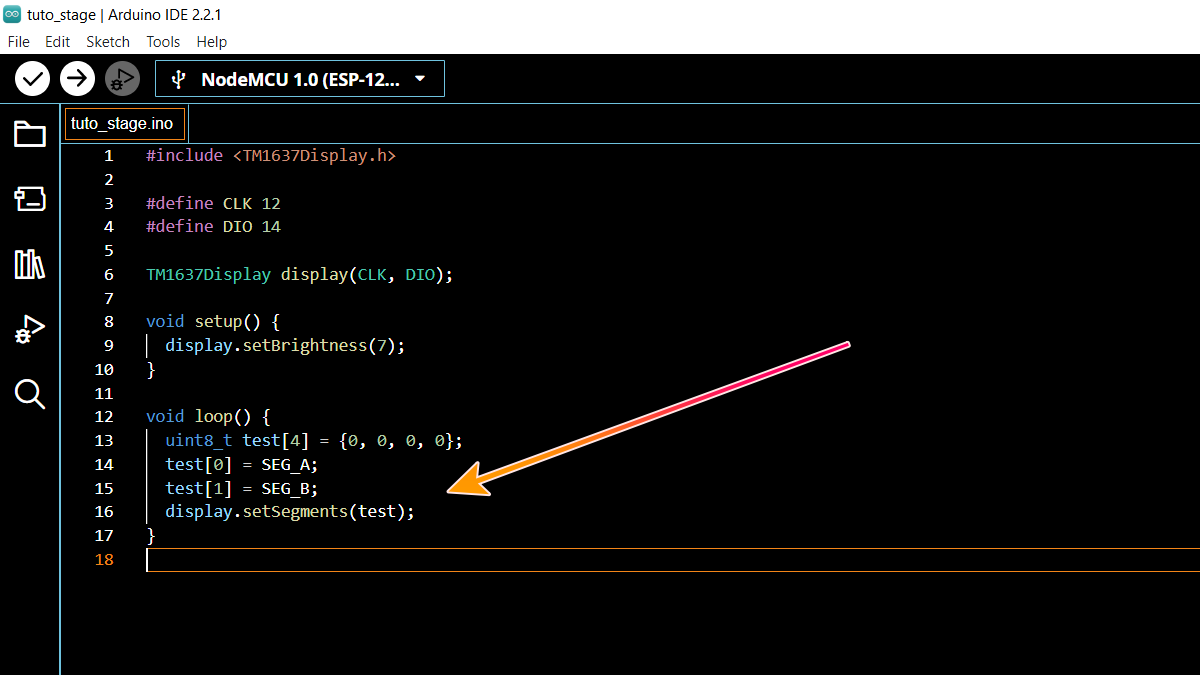

Configurer le segment B à l’emplacement 1

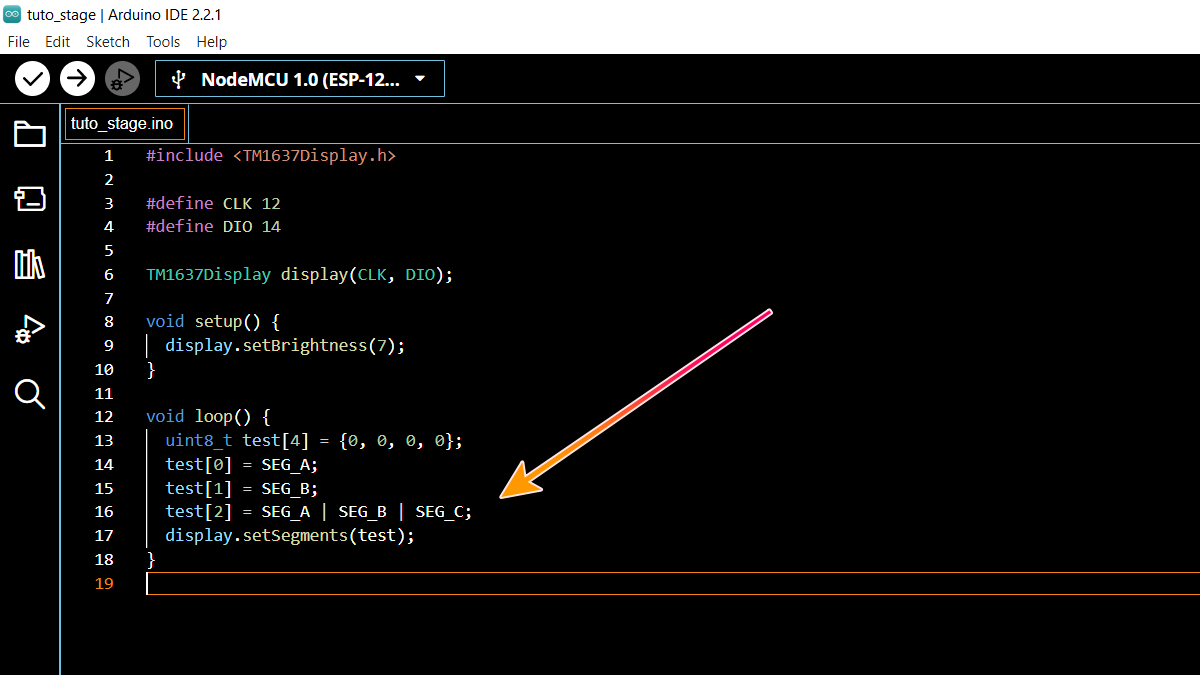

Configurer le segment A, B et C à l’emplacement 2

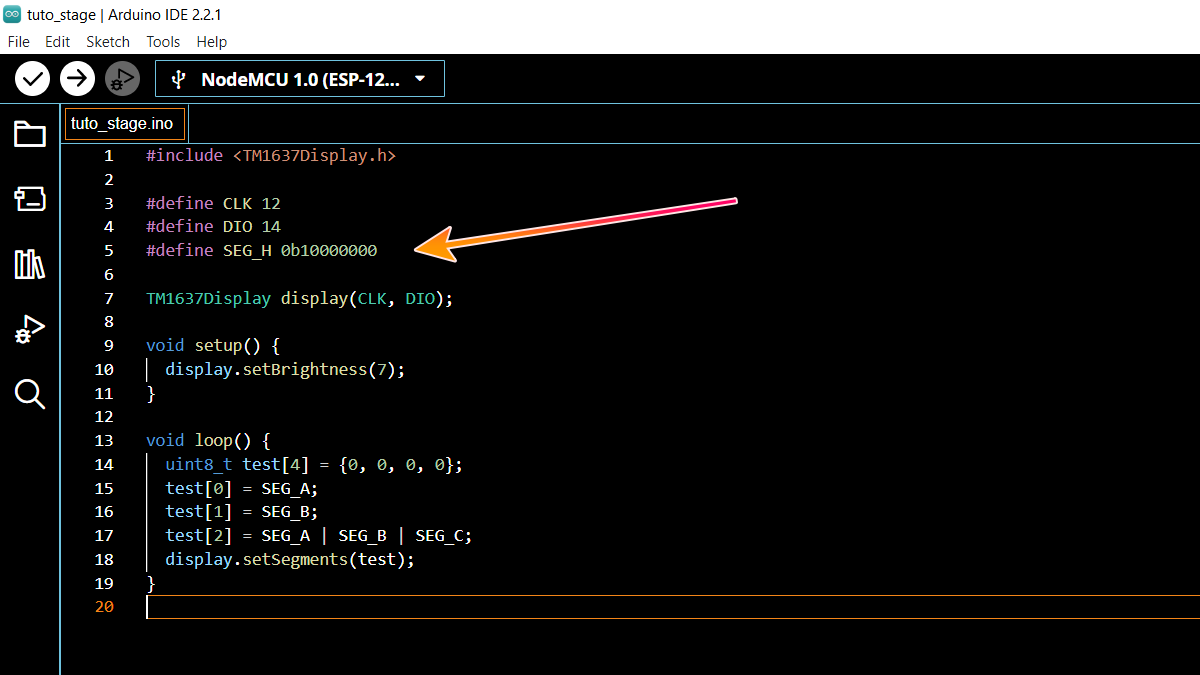

Créer un segment H pour le point

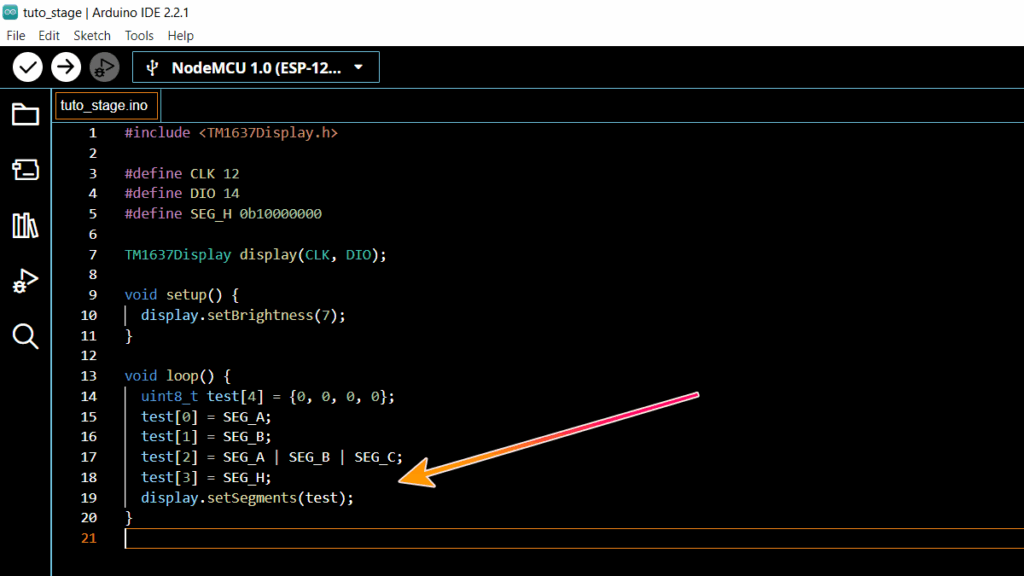

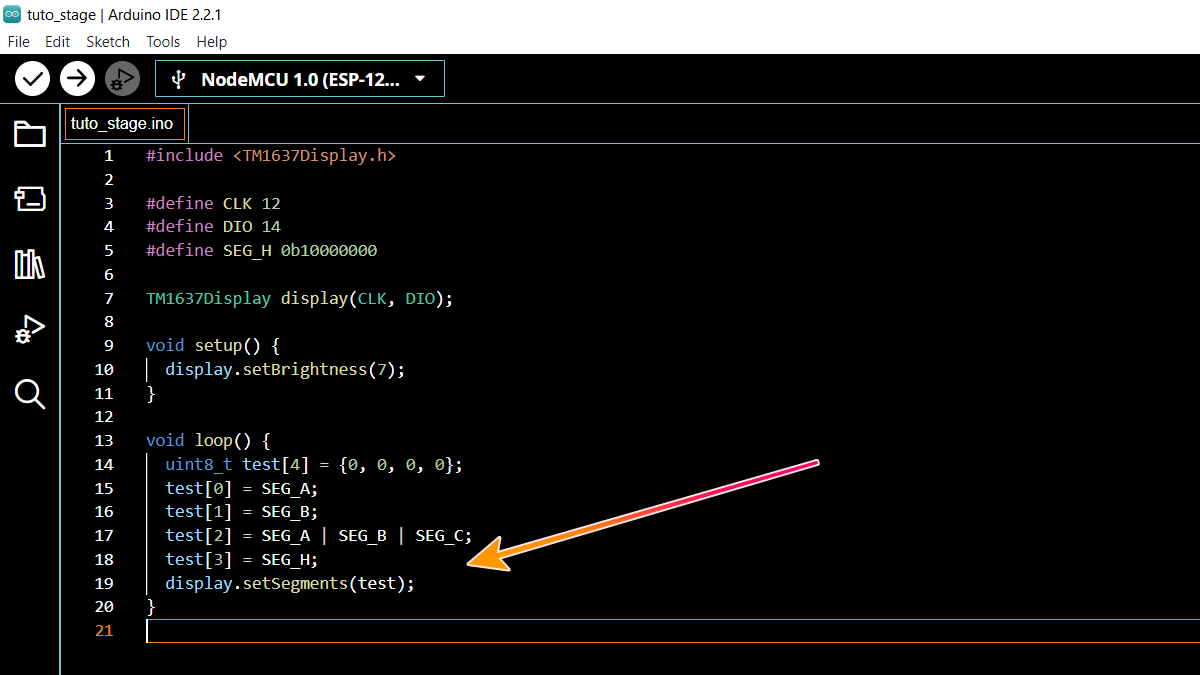

Configurer le segment H (le point) à l’emplacement 3


Afficher l'heure

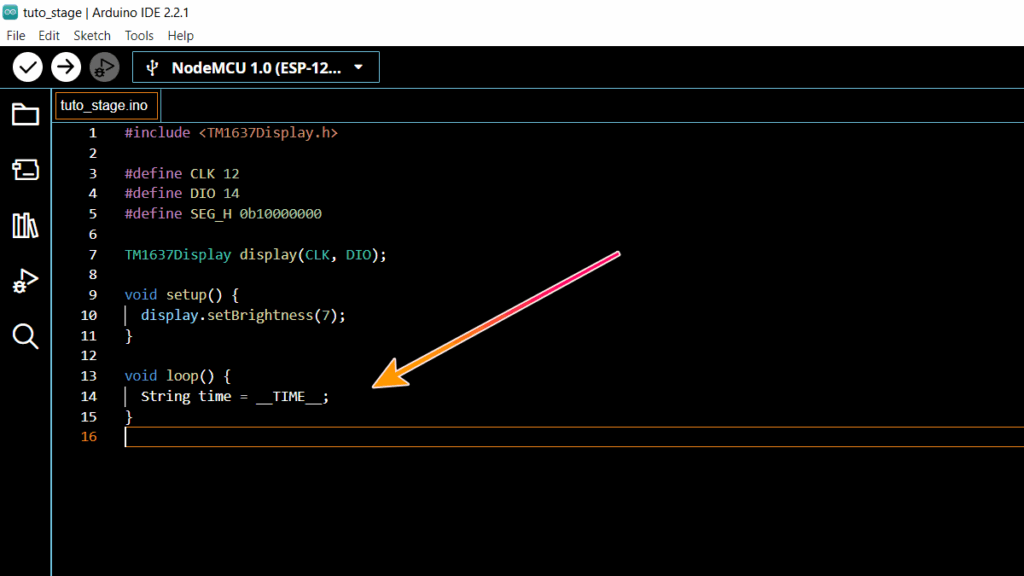

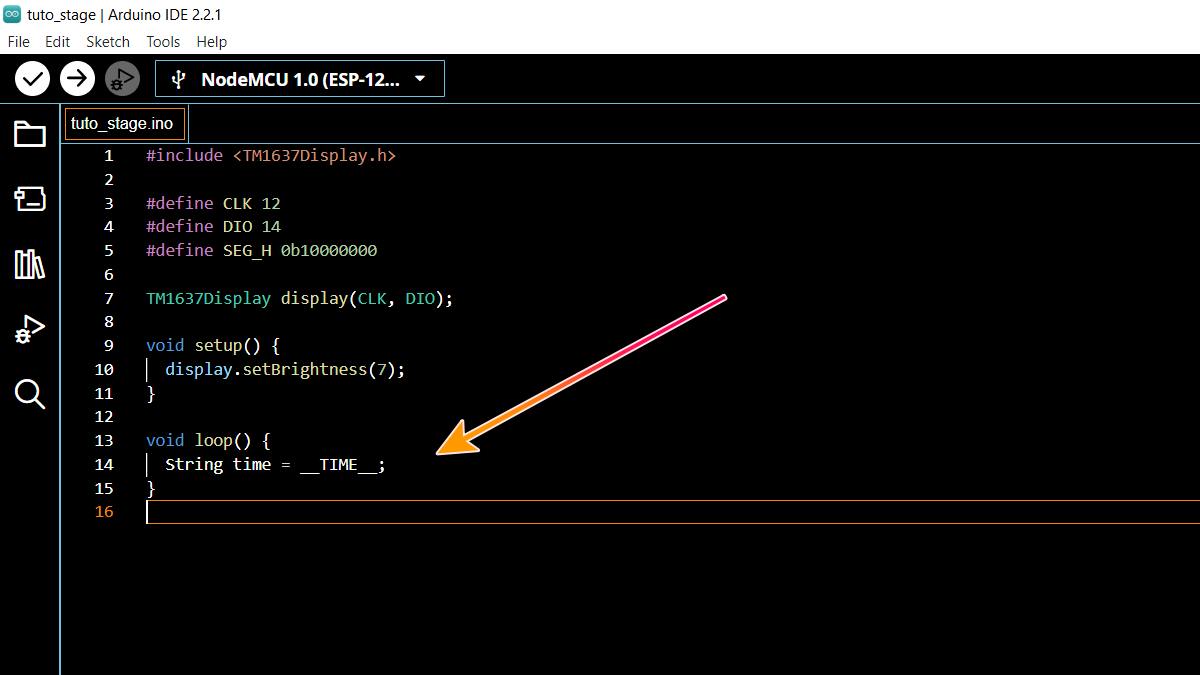

Récupérer l’heure (au moment de la compilation)

L’heure récupérée est dans ce format :

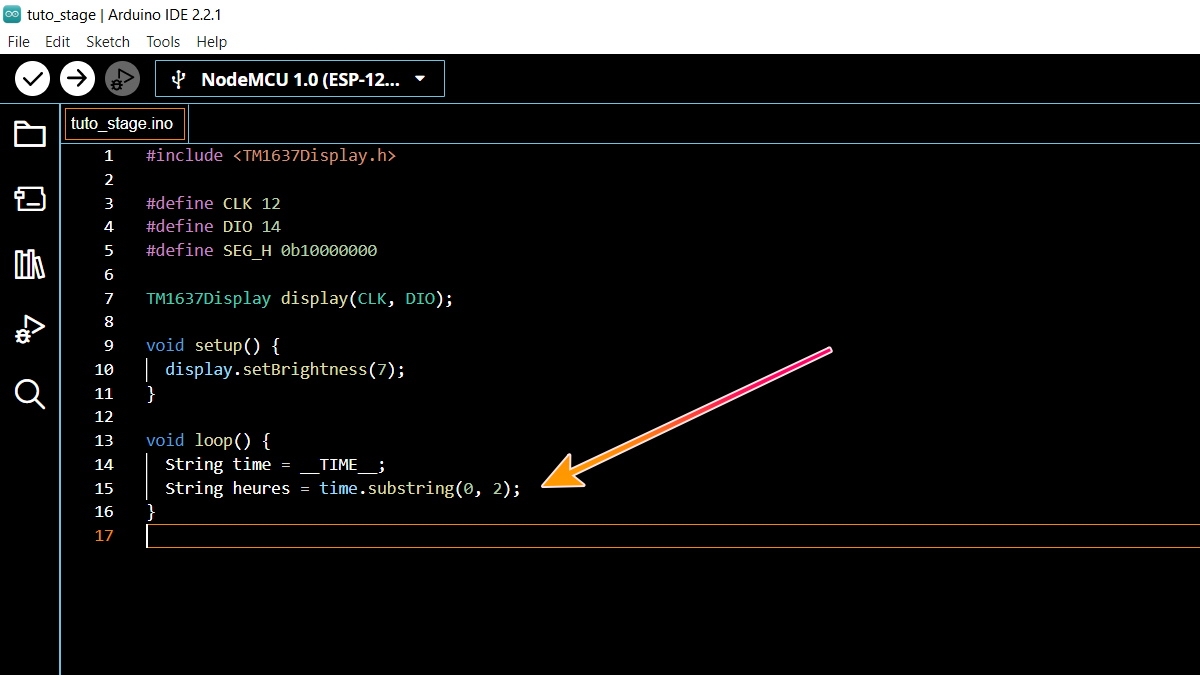

Formater et récupérer les heures (caractères de 0 inclus à 2 exclus)

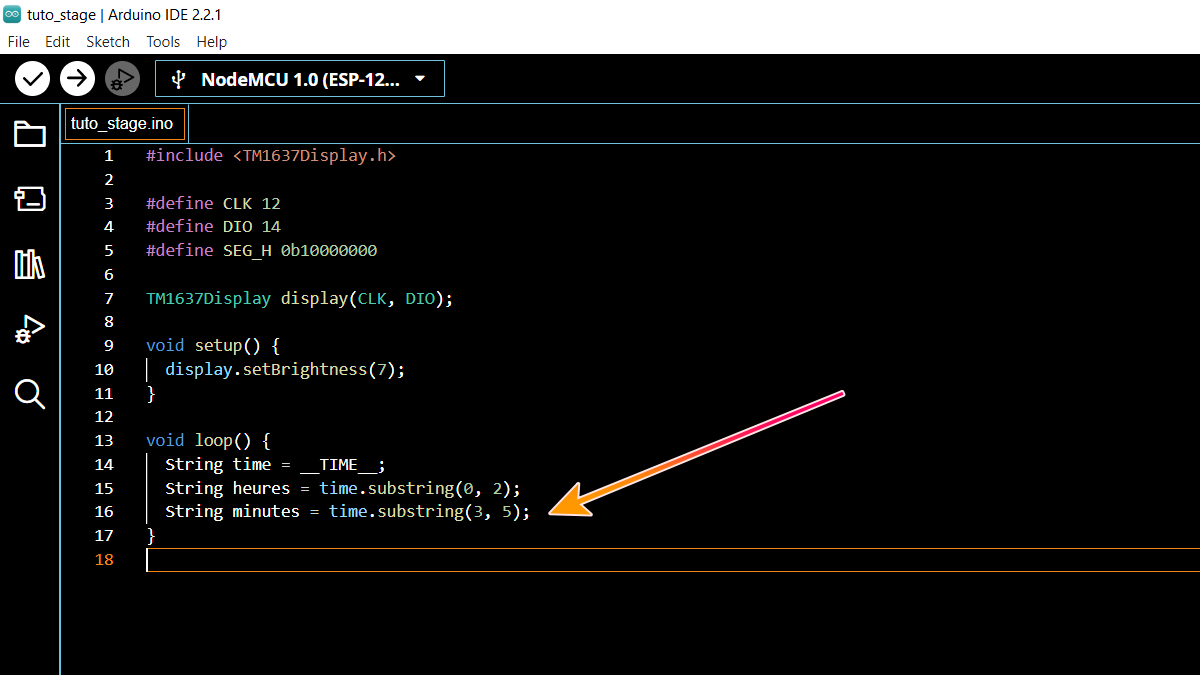

Formater et récupérer les minutes (caractères de 3 inclus à 5 exclus)

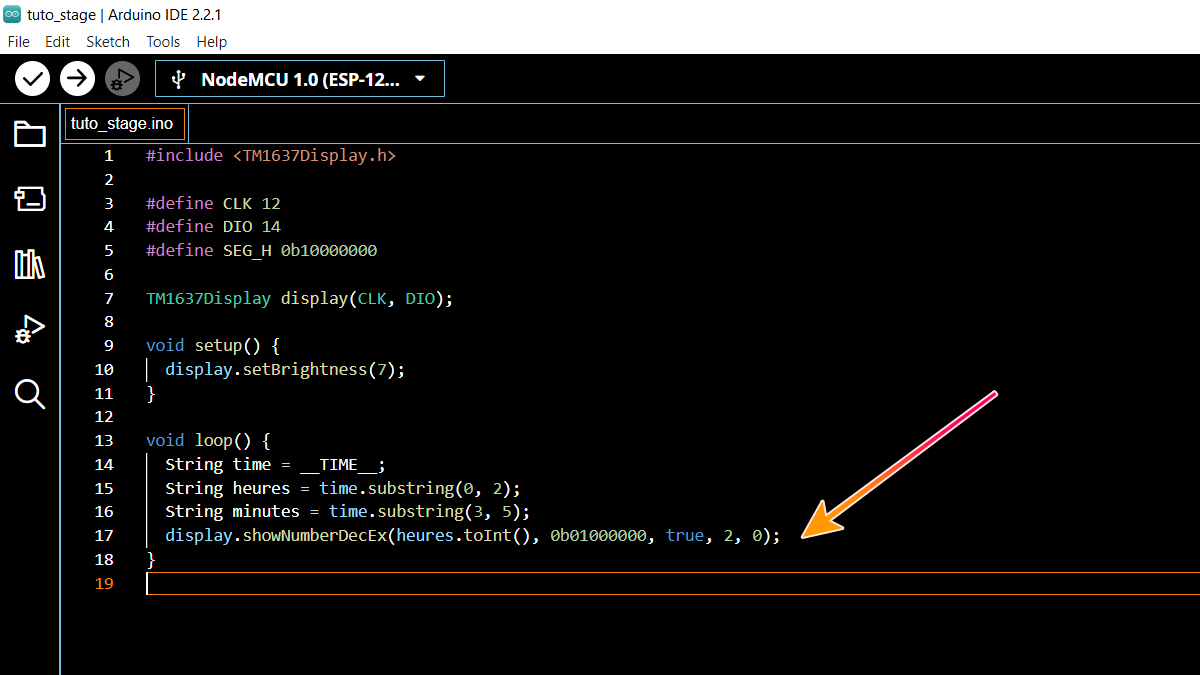

Afficher les heures et un point (0b01000000, le 1 est l’emplacement du point)

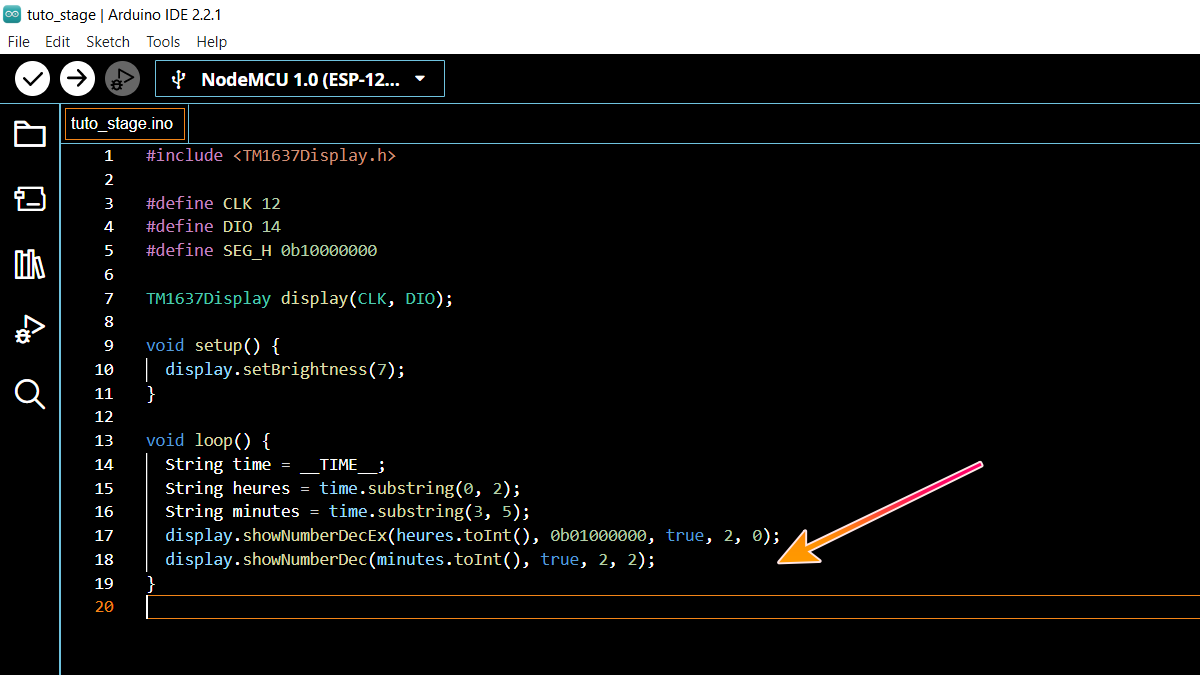

Afficher les minutes
